Масляные винтовые воздушные компрессоры

УСТАНОВКИ NEXT GENERATION R-SERIES: ВЗГЛЯД ИЗНУТРИ

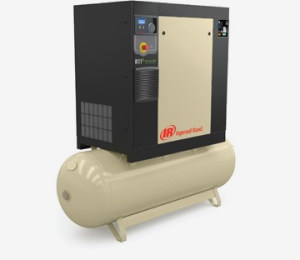

Установка Next Generation R-Series представляет собой одноступенчатый винтовой компрессор с электроприводом, предназначенный для непрерывного режима работы. Установка монтируется на опорной плите, комплектуется трубопроводами, электропроводкой, в том числе пускателем со схемой «звезда-треугольник» и панелью управления. Это полностью автономный воздушный компрессорный агрегат, прошедший испытания и поставляемый в комплекте, подготовленном к запуску.

Как это работает: окружающий воздух всасывается через впускное отверстие, а затем направляется через впускной фильтр и поступает в винтовой блок для сжатия. В винтовом блоке воздух сжимается до номинального давления, а масло впрыскивается с тремя основными целями: смазка, уплотнение и охлаждение. Сжатый воздух направляется в систему сепарации, где воздух и масло разделяются под действием инерционных сил, возникающих за счёт циклонного эффекта в резервуаре сепаратора.

После сепарации и с минимально возможным уносом масла (3 части на миллион) воздух охлаждается и температура снижается до минимального возможного уровня внутри воздухо-воздушного доохладителя из оребрённых труб.

После этого сжатый воздух готов к подаче из агрегата под требуемым давлением, которое устанавливается контроллером в зависимости от условий применения.

Бесшумная работа обеспечивается за счёт шумопоглощающего корпуса. Предусмотрены утопленные дверцы на петлях, чтобы облегчить техническое обслуживание. Комплектный компрессорный агрегат Next Generation R-Series изготавливается, собирается, испытывается и поставляется в соответствии с производственными стандартами компании INGERSOLL RAND, требованиями СЕ и стандартами качества ISO 9001.
